一. 概述

　　对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66KV配电系统中主要采用小电流接地运行方式。为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。

以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：

（1） 调节不方便，需要装置退出运行才能进行调节。

（2） 判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。

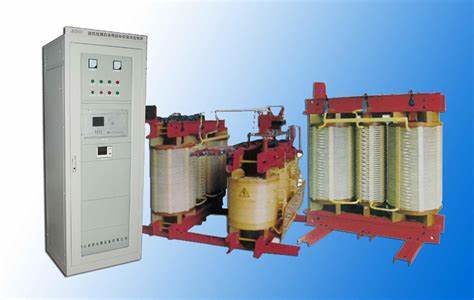

　　我公司所研制生产的YF-XHZ系列调匝式消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。

　　该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。

　　本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。

二. 产品特点

（一） 控制器采用工业计算机平台，双CPU架构，多层电路板处理，运行稳定可靠。

（二） 采用全彩色液晶全中文显示，参数显示、设置及查询方便直观。

（三） 调节准确、速度快，且调节范围宽，可在0~100%额定电流全范围调节。

（四） 内嵌高压接地选线模块，采用残流增量法及有功功率法，使选线快速准确。

（五） 设有RS232及RS485通讯接口，可实现与上位机的通讯，达到信号的远距离传送。

（六） 可实现单相接地故障的声光控报警功能。

（七） 设有标准并口打印机，可实现数据打印，接地信息打印。

（八） 具有一控二功能，可实现同一系统内两套消弧线圈随系统运行情况自动变换。

三. 技术性能及参数

（一） 电压等级：6KV~110KV

（二） 母线段数：一段/两段

（三） 电容电流测量误差：小于2%

（四） 调档时间：小于20ms

（五） 接地残

流：小于5A（六） 控制器电源：一路交流220V，     额定频率：50Hz；一路直流220V/110V，额定频率：50Hz

（七） 控制器适用环境

温度：-10℃~+45℃

湿度：小于95%

（八） 选线路数：12~48路

（九） 通讯接口：RS232/RS485
